Добрый день, дорогие читатели, в этой статье я решил вам рассказать, как определить сечение провода по диаметру, мощности и длине. Эти данные вам пригодятся для практического применения во многих жизненных ситуациях. На самом деле огромных сложностей нет, но если вы сделаете все правильно, сможете неплохо сэкономить и безопасно установить всю проводку в своем доме.

Зачем узнавать сечение провода?

Здесь я могу выделить следующие причины:

Нет бирки на кабеле или бухте. Такая ситуация обычна, особенно это можно применить ко всем старым проводам, даже на рынке такие часто встречаются. Опытные электрики уже точно знают, где и какие жила, а вот новички чаще всего даже не догадываются.

Что будет, если выбрать сечение провода неправильно:

1. Толстая жила серьезно ударит по вашему карману, а результат от этого лучше не станет;
2. Если жила окажется слишком маленькой, она начнет перегреваться и может расплавить изоляцию и со временем вызвать пожар.

Как определить сечение жил кабеля или провода по диаметру

Существует несколько способов, о них я вам и хочу рассказать. Каждый из них особенный по-своему. Прочитайте все, и выберите для себя оптимальный. Обращаю ваше внимание, что если вы желаете сделать ответвление провода, считать диаметр обязательно.

Первый способ:

Первый способ поможет определить сечение однопроволочного кабеля.

Чтобы произвести расчет сечения провода нам понадобиться обычный штангенциркуль.

Чтобы было проще понять, в качестве примера я решил провести определение сечения жилы кабеля ВВГнг. Такой кабель часто встречается, я думаю, если вы все увидите на примере, так вам будет проще понять, как определить сечение провода.

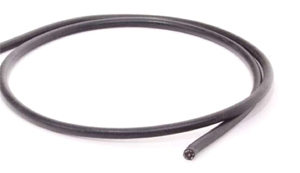

Вот так выглядит кабель

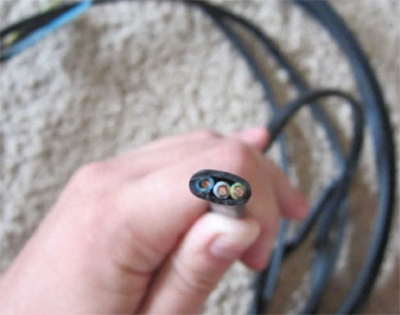

Теперь посмотрим и найдем здесь три жилы

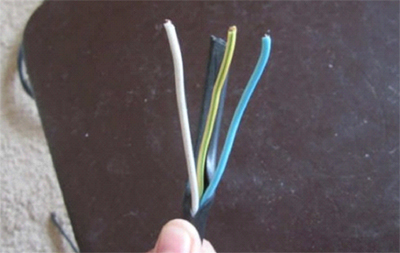

Далее, разделяю все жилы между собой

После этого берем любую жилу, снимаем с нее изоляцию, пяти сантиметров будет достаточно.

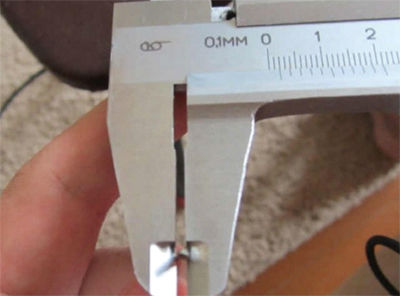

Теперь берем штангенциркуль и измеряем диаметр жилы.

Моя жила получилась 1.8 миллиметров.

Чтобы определить сечение провода, мы должны посчитать эти данные по следующей формуле:

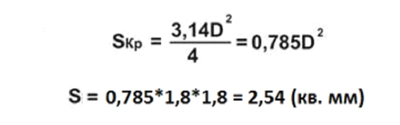

Если брать фактический результат, который у нас получился, мы имеем значение 2.54 кв.мм. Вот это число и является сечением нашего кабеля.

Второй способ:

Он применяется только для определения сечения провода в многожильного.

Поступаем следующим образом, проделываем все действия, которые были описаны в первом варианте. Но, мы должны разделить все жилы между собой и считать их по отдельности.

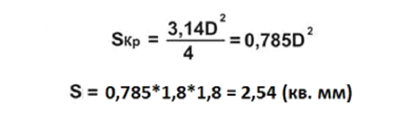

Эту формулу мы уже с вами выучили, она нам нужна и в этот раз.

Вот и все, что нужно было знать. Далее, мы с вами рассмотрим остальные примеры. Ведь рассчитать сечение кабеля можно не только по диаметру. Но, сначала мы с вами посчитаем, какое сечение нам понадобится для всех электрических приборов в доме.

Расчет мощности электроприборов

Каждый кабель и провод имеет свою номинальную мощность, такая мощность означает, что он способен выдержать ту или иную нагрузку. Если не хватит мощности или приборы в вашем доме выдадут слишком большое напряжение, ваш проводник может выйти из строя. В этом случае у вас не получится избежать серьезной аварии.

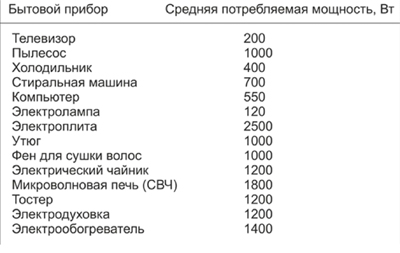

Поэтому научимся с вами считать мощность всех электрических приборов в доме. Для этого берем характеристику каждого прибора, и выписываем ее на отдельный листок.

Обращаю внимание, если не нашли характеристики в документах, воспользуйтесь интернетом.

Теперь, когда мы получили все значения, их нужно сложить и умножить на 0.8. Формула выглядит вот так:

P1 – это прибор;

0.8 – это 80% загруженности всей сети. Это показание считается оптимальным, к примеру: пылесос, утюг, фен – вы использовать постоянно не будете. Поэтому оставляем только 80%.

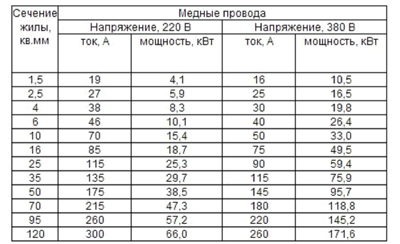

Таблица сечения кабеля по мощности:

В этой таблице только медные жилы:

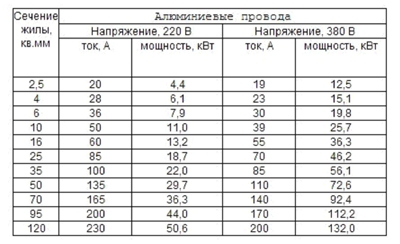

Расчет сечения провода по токовой нагрузке
