Дифференциальный автомат или узо, как выбрать?
Основная масса потребителей совершенно не отличает, что перед ними УЗО (устройство защитного отключения) или Дифавтомат (дифференциальный автомат). Существует даже заблуждение, что это совершенно не нужные приборы в электрическом щитке, только повышающие стоимость электромонтажных работ. В данной статье мы с вами и рассмотрим, что лучше дифференциальный автомат или узо. В целом, проблема, появляющаяся у потребителей для обеспечения безопасности своего жилья, стоит довольно остро. Мы не будем говорить уже о том, что в некоторых отдаленных районах (да и не только) стоят еще старые электросчетчики с керамическими пробками, внутри которых вместо керамического предохранителя намотан «жучек» или вообще стоит кусок гвоздя. Данная проблема, по мнению профессионалов, подходит уже к критической отметке. Поэтому давайте пройдем небольшое ликбез по этой теме, тем более что это будет очень полезно знать не только рядовым потребителям электроэнергии, но и профессиональным электрикам. Чем отличается УЗО от дифференциального автомата?Самая распространенная, до недавнего времени, схема защиты электрических сетей была установка автоматических выключателей. Правила работы, которых основываются на отключении подачи электроэнергии при появлении короткого замыкания или при перегрузках, т.е. при превышении номинального тока. Работа данного автомата основана на двойном типе защиты, за основу приняты два типа разъединителей:

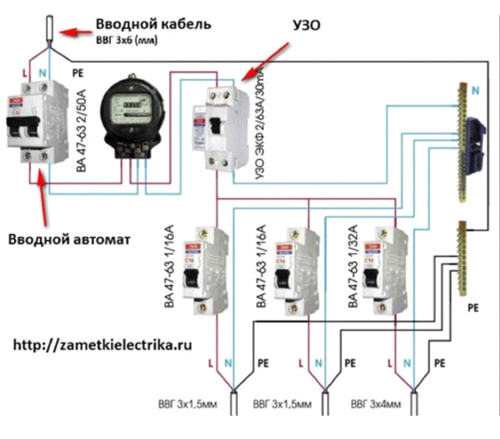

Электромагнитный разъединитель разрывает цепь подачи электроэнергии потребителю Тепловой разъединитель начинает работать при появлении перегрузки в сети. Основная деталь теплового разъединителя – биметаллическая пластина. При прохождении большого тока пластина нагревается, изгибается и разъединяет контакты. Главным средством защиты человека от удара электрическим током является УЗО. Главное отличие УЗО от автоматического выключателя в том, что в конструкцию УЗО добавлен трансформатор тока, который выявляет наличие дифференциального тока. Дифференциальный ток равен току утечки при нарушении изоляции или при контакте человека с поврежденным проводом. Так же при появлении незначительного тока утечки начинается нагрев изоляции в месте повреждения, что может спровоцировать возгорание. Для этого и устанавливается УЗО, для защиты от поражения электрическим током и от повреждения проводки. УЗО не отключает приборы и оборудование от сети при перегрузках и коротком замыкании и устанавливается в паре с автоматическим выключателем. Т. е. если сказать обычным языком, УЗО является только индикатором повреждения изоляции электропроводки. Допустим, Вы включили в сеть все электроприборы, находящиеся в Вашем доме (электроплита, фен, микроволновая печь, пылесос и т.д.) УЗО не сработает и не выключит сеть при перегрузке. Для обеспечения комплексной защиты от короткого замыкания, перегрузок и нарушения изоляции устанавливается дифференциальный автомат. Узо или дифференциальный автомат,что выбрать? Так вы сможете понять основные отличия. Дифференциальный автомат или узо: отличияДифавтомат позволяет достичь одновременно несколько ступеней защиты: Автоматический выключатель дифференциального тока или дифавтомат — это прибор, объединяющий в одном корпусе свойства автоматического выключателя и УЗО. Проще говоря, он позволяет защищать электрическую цепь от напряжения перегрузки и токов короткого замыкания (свойства автоматического выключателя) и от токов утечки (свойства УЗО), позволяя защитить человека от возможного удара электрическим током и предупредить возможность возгорания в результате повреждения изоляции электрической проводки электроустановки. В корпусе дифференциального автомата сосредоточено вместе УЗО и автоматический выключатель. Работа дифавтомата полностью аналогична работе УЗО + автоматический выключатель. Установка дифавтомата экономит место в электрическом щитке и упрощает работу по установке приборов. Как отличить УЗО от дифавтомата по занимаемому месту в щиткеУстройство защитного отключения занимает два места в щитке и плюс к нему автоматический выключатель. В конечном итоге получается три места на DIN рейке.

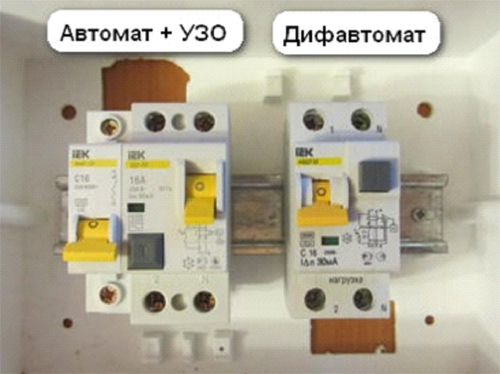

А теперь будем разбираться, чем отличается дифференциальный автомат или узо по внешним признакамОсновных внешних отличий четыре:
Что ж, начнем с первого: одно из отличий узо от дифавтомата это маркировка по току. Основные характеристики УЗО это номинальный ток в амперах и установка тока утечки. Такие характеристики являются основными и указываются на корпусе прибора, т.е. на лицевой панели.
Так оно и есть. В нашем случае если на корпусе указана только цифра, например 16A – это УЗО. Самый большой ток, который УЗО может выдерживать продолжительное время, сохраняя при этом свою стабильную работоспособность и защитные функции. Отражается на передней панели. Значение номинального тока которое, определяется сечением используемых проводов и контактов внутри прибора УЗО и конструкцией его силовых контактов. Если на лицевой панели прибора перед цифрой стоит еще буквенное обозначение, например B, C или D (пример C16), то это не что иное как дифференциальный автомат. Теперь перейдем к электрической схеме. Для непосвященного человека данные схемы – «темный лес», поэтому не будем вдаваться в подробности, что именно там изображено. Остановимся только на главных моментах.
На схеме УЗО – основновные элементы работы прибора: дифференциальный трансформатор обозначается овалом, реагирующий на токи утечки и размыкающее электромеханическое реле. На схеме дифавтомата, помимо обозначений, которые имеются на УЗО, добавлены еще обозначения теплового и электромагнитного разъединителей, реагирующих на ток перегрузки и на короткое замыкание. Теперь взглянув на схемы этих двух приборов, Вы без труда определите, что перед Вами находится и с легкостью разберетесь, чем отличается УЗО от дифференциального автомата. Дифференциальный автомат или узо по названиюТут будет самое интересное. Если Вам трудно будет запомнить все, что было сказано выше, то производитель, зная такую проблему особенно российский, пишут на боковой панели устройства название. Например, УЗО это выключатель дифференциальный. Ну и последнее это аббревиатурная надпись на приборе. В основном такой вопрос возникает при выборе устройств иностранного производства. На приборах российского производства таких проблем обычно не возникает, так как там пишется, если это УЗО, то так и пишут УЗО и маркировка, например ВД. А если это дифавтомат – АВДТ. Хочется напомнить, что правильное название у устройства защитного отключения (УЗО) – выключатель дифференциальный. А у дифференциального автомата название автоматический выключатель дифференциального тока. Чем отличается узо от дифференциального автомата: итогиПо цене у УЗО и дифавтомата конечно есть отличия. Хорошего качества узо в связке с автоматическим выключателем российского производства стоит, конечно, дороже, чем такого же качества дифференциальный автомат. Импортные приборы такого же класса стоят, конечно, дороже приборов Российского производства, но и качественные показатели у них выше. Отечественный производитель в принципе выпускает неплохую продукцию, но проигрывает в такой главной характеристике, как время срабатывания и уступают в качестве корпусов.Что выбрать УЗО или дифавтомат, особенности, которые стоит учитывать при выборе. Как следствие того, что дифференциальный автомат, является устройством универсальным, то при срабатывании дифавтомата невозможно определить по какой причине сработало отключение (утечка, короткое замыкание или перегрузка). Большим плюсом является удобство монтажных работ. Посудите сами, электромонтажные работы обычно ведутся в очень стесненных условиях (электрические шкафы, щитки) и как важно электрику закрутить на два или четыре винта меньше. Да и надежность никто не отменял, всем известно, что чем меньше соединений, тем надежнее схема. С другой стороны в ремонте дешевле применение пары УЗО автоматический выключатель. Если что-то сломается можно поменять отдельно, а дифференциальный автомат нужно будет менять полностью. В любом случае при проектировании схемы электропроводки нужно подходить индивидуально. Так для квартир выбор между парой УЗО автоматический выключатель и дифференциальным автоматом разницы почти не имеет. Другое совсем дело обстоит с частными домами и коттеджами. Тут надо смотреть и выбирать по максимальной нагрузке, куда можно поставить автоматический выключатель дифференциального тока, а куда пару устройство защитного отключения автомат. |
