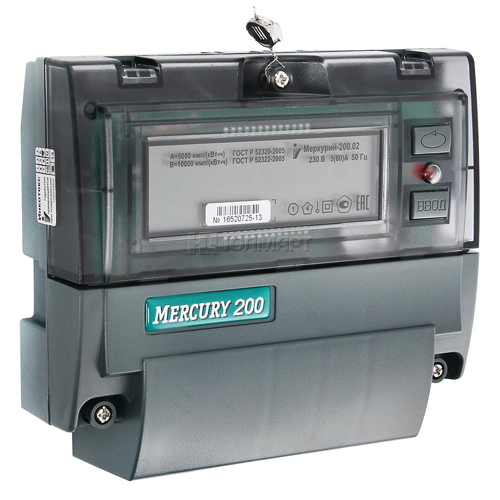

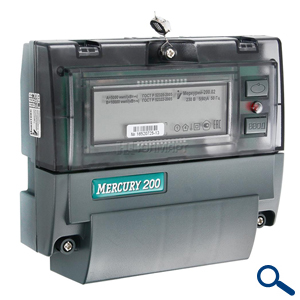

Меркурий 200

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ

Технические особенности:

• датчик тока - шунт (учитывает постоянную составляющую);

• интерфейсы: CAN;

• Встроенный модем PLC-I для передачи данных по силовой сети 220В (опция);

• крепление на DIN рейку;(счетчик комплектуется переходной планкой для крепления на место индукционных счетчиков).

Функциональные возможности:

• Учёт по 4 тарифам. Индивидуальное расписание для каждого наименования дня недели (Пн-Вс) и для каждого из 12-ти месяцев года. Индивидуальное расписание для праздничных дней. Автопереход на зимнее/летнее время.

• Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсу CAN следующей информации: 1) количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам: - всего от сброса показаний, - на начало каждого из 11 предыдущих месяцев; 2) мгновенные значения мощности, тока, напряжения;

• Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.

Счётчики отображают на ЖК-индикаторе:

• номер текущего тарифа;

• значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в виде 6 знаков до запятой и 2 после

• текущее значение активной мощности в нагрузке в кВт ;

• текущие значения тока и напряжения;

• значение потреблённой энергии с начала эксплуатации на первое число текущего и каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам;

• время переключения тарифных зон;

• текущее время и дату;

• адрес модема PLC;

• пиктограмма уровня сигнала модема;

Счётчик с модемом PLС-I в обычном режиме непрерывно передаёт по силовой сети следующую информацию о потреблённой электроэнергии нарастающим итогом без десятых долей кВт*ч:

• показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ (XXXХ кВт*ч) по сумме тарифов при условии, что счётчик запрограммирован в однотарифный режим;

• показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ (XXXХ кВт*ч) по текущему тарифу, при условии, что счётчик запрограммирован в многотарифный режим;

Счётчик с литерой "М" оснащён модемом PLС-I новой ревизии (PLC-I+). В отличии от прежней модификации дополнительно возможна передача следующих данных:

• показания учтённой энергии на начало суток в том виде как они индицируются на ЖКИ счётчика (XXXXXX,xx кВт*ч) по любому тарифу, текущему тарифу или сумме тарифов;

• серийный номер счётчика;
