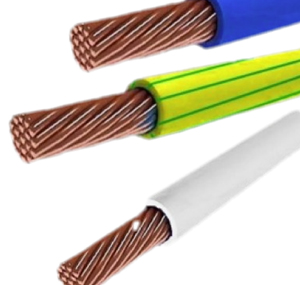

ПВ3 (ПУГВ) - Провода установочныеПВ3-материал токопроводящая медная многопроволочная 3 класса гибкости жила, изоляция - изоляционный ПВХ пластикат.
Применяется для электрических установок, стационарной прокладки в силовых осветительных сетях, а также неподвижного монтажа электрооборудования машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) с частотой до 400 Гц или постоянное напряжение до 1000 В.
- Прокладка - в пустотных каналах строительных конструкций, монтажных коробах, лотках, трубах, а также в жгутах внутри распределительных счетов, электрошкафов и пультов управления оборудования;
- Температура прокладки - не ниже -15 °С;
- Монтажные радиусы изгиба - не менее 5 диаметров;
- Условия эксплуатации - температура окружающей среды до -50 °С и относительная влажность воздуха до 100% при температуре до +35 °С;
- Длительно допустимая температура нагрева жил - не более 70 °С;
- Срок службы в нормальных условиях эксплуатации не менее 15 лет
ОСНОВНЫЕ ПАРАМЕТРЫ
ЕД. ИЗМ
ПВ3
Номинальное сечение жилы
мм 2
0,5
0,75
1,0
1,5
2,5
4,0
6,0
10
16
25
35
50
70
95
Количество жил в проводе
шт
1
Класс жилы
3
Диаметр единичных проволок в жиле
| d1|
мм
0,3
0,4
0,5
Количество единичных проволок в жиле
шт
7
11
12
14
20
31
49
77
126
175
252
350
475
Толщина изоляции
| s|
мм
0,6
0,7
0,8
1,0
1,2
1,4
1,6
Номинальный наружный диаметр кабеля
| D|
мм
2,1
2,45
2,52
3,06
3,72
4,25
4,95
6,5
8,23
9,9
11,6
13,8
16,4
18,6
Расчетная масса 1 км кабеля
кг
8,45
12,1
14,3
21,2
33,5
49
71,5
114
172
276
374
534
729
983
