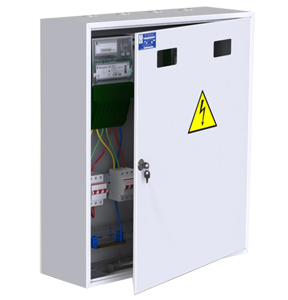

Шкафы учёта ШУ

Шкафы учета предназначены для коммерческого учета электроэнергии 380/220 В частотой 50 Гц. Выпускаются в двух модификациях: шкаф учета 1 (ШУ-1) и шкаф учета 2 (ШУ-2) ШУ-1 предназначен для установки одного, а ШУ2 — 2-х счетчиков прямого или трансформаторного включения. На вводе в шкаф, при установке счетчика прямого включения, устанавливается вводной аппарат с расцепителем на ступень выше разрешенной уставки кабельной сети для отключения электропитания при работе со счетчиком. При применении счетчиков трансформаторного включения в щите для его подключения устанавливаются испытательная коробка, трехполюсные автоматические выключатели на 2 А в напряженческие сети, трансформаторы тока устанавливаются во вводной панели или главном распределительном щите. При заказе шкафа указывается его тип (ШУ-1 или ШУ-2) и спецификация входящих в него элементов. Наряду с элементами, указанными в спецификации, на приведенных схемах возможно добавление клеммных колодок для включения счетчиков в автоматическую систему контроля и учета электроэнергии. Тип счетчика, вводной аппарат, автоматический выключатель на 2 А (желательно под установку на "din-рейку") выбираются проектировщиком индивидуально в зависимости от характеристики потребляемой энергии.

Шкафы учета ШУ-1/т и ШУ-2/т предназначены для подключения счетчиков трансформаторного включения. В заказе указывается только тип шкафа ШУ-1/т или ШУ-2/т.

Шкафы учета закрываются на ключ и имеют приспособление для пломбировки. Отверстия для ввода кабелей располагаются в верхней и нижней стенках, в ШУ-1 по три отверстия, в ШУ-2 по шесть отверстий Шкаф устанавливается в помещении щитовой на стене. Счетчики располагаются в верхней части шкафа на "С"-образных рейках. Испытательная коробка и автоматический выключатель на 2 А монтируются в нижней части щита. При установке счетчиков прямого включения автоматические выключатели располагаются в нижней части щита на "С" - образных или din-рейках.
