Электрощитовое оборудование:

Главная заземляющая шина ГЗШ

Главная заземляющая шина (ящик с ГЗШ) предназначена для выполнения системы уравнивания потенциалов в каждой электроустановке здания, которая соединяет между собой следующие проводящие части:

• заземляющий проводник, присоединенный к естественному или искусственному заземлителю (если заземлитель имеется);

• металлические трубы коммуникаций, входящих в здание (трубы горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.);

• металлический каркас здания;

• металлические части централизованных систем вентиляции и кондиционирования.

При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ шкафов питания кондиционеров и вентиляторов;

• систему молниезащиты;

• заземляющий проводник функционального (рабочего) заземления, если такое имеется и если отсутствуют ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления.

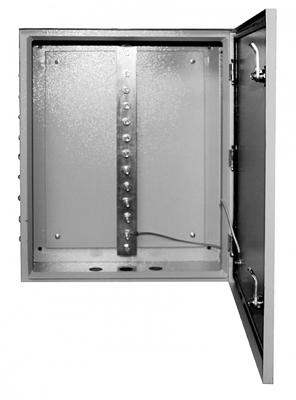

Конструктивное исполнение ГЗШ:

ГЗШ может выполняется как правило из медной полосы сечением не менее 3х30мм. ГЗШ может быть установлена открыто или в ящике с запирающейся дверцей.
