Электрощитовое оборудование:

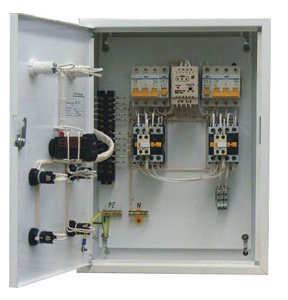

Щиты автоматического переключения на резерв УАВР-ЯУ (ШУ) 8000, ЩАП

Ящики и шкафы серии ЯУ8000 (ШУ8000) предназначены для автоматического переключения на резерв освещения и силового электрооборудования при исчезновении напряжения нормального питания в сетях постоянного и переменного тока. Переключение потребителей на нормальное питание осуществляется автоматически при восстановлении напряжения питания. Режим работы - длительный.

Технические характеристики:

Схемы переключения, входящие в АВР предусматривают следующие случаи:

• Общие основные и аварийные потребители - нормальное и аварийное питание подключается к одному и тому же потребителю;

• Раздельные основные и аварийные потребители - нормальное питание осуществляется помимо станции переключения, и аварийное питание подводится к резервным потребителям.

По роду тока нормального и аварийного питания станция обеспечивает:

• нормальное и аварийное питание постоянным током;

• нормальное и аварийное питание перемен. током - однофазное и 3-фазное с 0-м проводом;

• нормальное питание переменным током - однофазное и 3-фазное с нулевым проводом, а аварийное питание постоянным током.

• Ном. токи ящиков и шкафов 25, 40, 100, 160, 250, 400 и 630А

• Ослабление шума (гудение) контакторов достигается применением на переменном токе контакторов с катушками постоянного тока , включенными через диодный мост

• В серии имеются станции, в которых переключение с нормального на аварийное питание происходит с выдержкой времени (ЯУ8252, ЯУ8255, ШУ8255)

Конструктивное исполнение:

Защищенное в унифицированных ящиках или шкафах в зависимости от номинального тока. Металлические ящики (ЯУ8000) навесного и шкафы (ШУ8000) напольного исполнения с дверками. Ввод линии электропитания и отходящих линий допускается сверху и снизу. Степень защиты шкафов IP31, IP54, климатическое исполнение УХЛ4.
