// Кабель-канал
Кабель-канал Кабель-канал предназначен для прокладки слаботочных и силовых электрических коммуникаций открытого типа в производственных и жилых помещениях, административных зданиях, учебных, детских и медицинских учреждениях, а также при новом строительстве, ремонте и реконструкции.
Кабельные каналы обеспечивают защиту кабелей и проводов от механических повреждений, препятствуют возгоранию, упрощают монтаж электропроводки при строительстве, ремонте и реконструкции зданий, обеспечивают доступ к проводу в аварийных ситуациях и возможность дополнительного монтажа электропроводки.

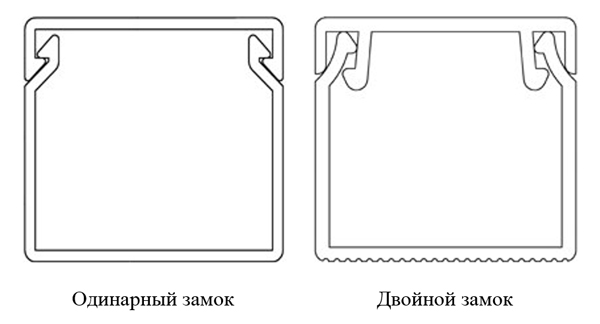

Кабельный канал (короб) поставляется в картонных упаковках, надежно защищающих кабель-канал при хранении и транспортировке. При производстве короба (кабельного канала) используется самозатухающая композиция ПВХ, устойчивая к воздействию влаги и ультрафиолета. Компания производит короб как с одинарным, так и с двойным замком.

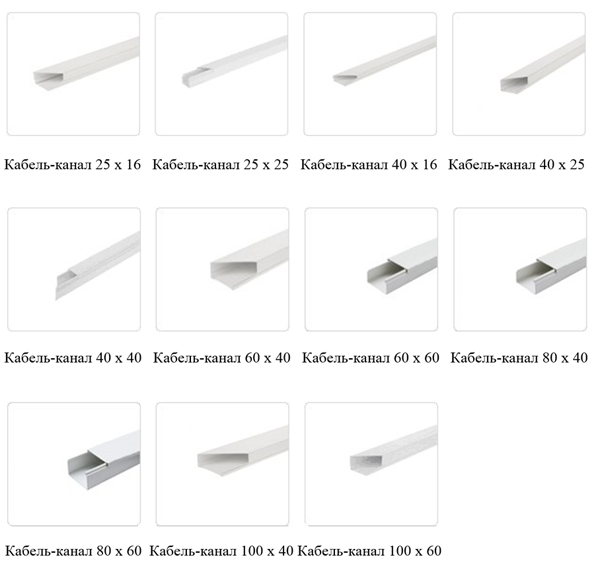

Кабельный канал с двойным замком:

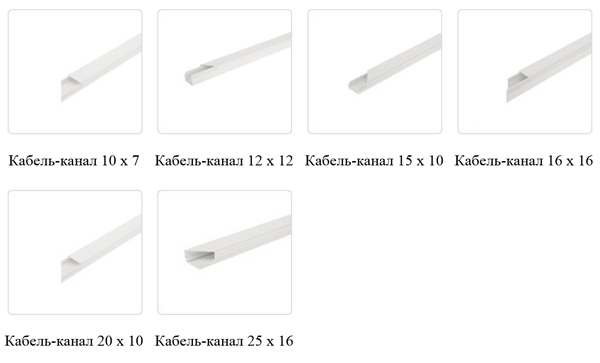

Кабельный канал с одинарным замком:

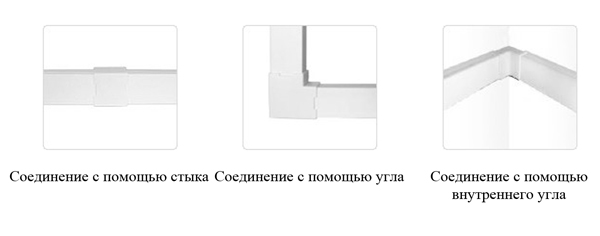

Примеры монтажа кабель-канала:
Технические параметры:
Технические условия ТУ:
5772-001-97341529-2008
Материал:
самозатухающий ПВХ
Диапазон рабочих температур:
-40°C до +45°C
Монтаж при температуре окружающей среды
-5°C до +60°C
Степень защиты от воздействия окружающей среды
IP40 по ГОСТ 14254 (МЭК 529)
Огнестойкость
по ГОСТ Р 50827 (МЭК 670-89)
Цвет
Белый RAL 9003
Упаковка
Гофрокартонная коробка. Отрезки по 2 м.
Кабельный канал с двойным замком:
Наименование
Упаковка
Кабель канал 12х12
Кабель канал 15х10
Кабель канал 16х16
Кабель канал 20х10
Кабель канал 25х16
Кабель канал 25х25
Кабель канал 40х16
Кабель канал 40х25
Кабель-канал 40х40
Кабель канал 60х40
Кабель канал 60x60
Кабель канал 80x40
Кабель канал 80x60
Кабель канал 100x40
Кабель канал 100х60
242 м
234 м
120 м
180 м
80 м
48 м
56 м
30 м
60 м
40 м
24 м
30 м
18 м
24 м
16 м
Кабельный канал с одинарным замком:
Наименование
Упаковка
Кабель канал 10x7
Кабель канал 12x12
Кабель канал 15x10
Кабель канал 16x16
Кабель канал 20x10
Кабель канал 25х16
480 м
242 м
234 м
120 м
180 м
80 м
Выбор кабельного канала в зависимости от размера и количества проводов, используемых для электропроводки:
Сечение
кабель-канала, ммРекомендуемое количество проводов
Сечение провода
1,5 мм 2Сечение провода
2,5 мм 2Сечение провода
4 мм 2Сечение провода
6 мм 2Сечение провода
10 мм 2Сечение провода
16 мм 2Сечение провода
25 мм 212х12
4
3
2
1
1
-
-
15х10
5
3
2
1
1
-
-
16х16
9
6
4
2
2
1
-
20х10
7
4
3
2
1
1
-
25х16
15
10
7
4
3
2
1
25х25
26
17
13
8
5
4
2
40х16
26
17
13
8
5
4
2
40х25
43
29
21
13
9
6
4
40х40
74
51
39
23
16
12
7
60х40
105
74
56
33
23
17
11
80х40
143
99
76
44
30
23
14
100х40
179
124
95
55
38
28
18
120х40
214
148
114
66
45
34
22
60х60
166
115
88
51
35
26
17
80х60
220
153
117
68
47
35
22
100х60
279
194
148
86
59
44
28
120х60
327
227
174
101
69
52
33
150х60
413
287
220
128
88
65
42
200х60
555
386
295
171
118
88
56
100х80
379
263
201
117
80
60
38
120х80
450
313
239
139
95
71
46
150х80
566
393
301
175
120
89
57
200х80
758
526
403
234
161
120
77
