Электрощитовое оборудование:
Корпуса ШЭУ Монтажные элементы группа N (распределение и автоматика)
Наименование
Описание

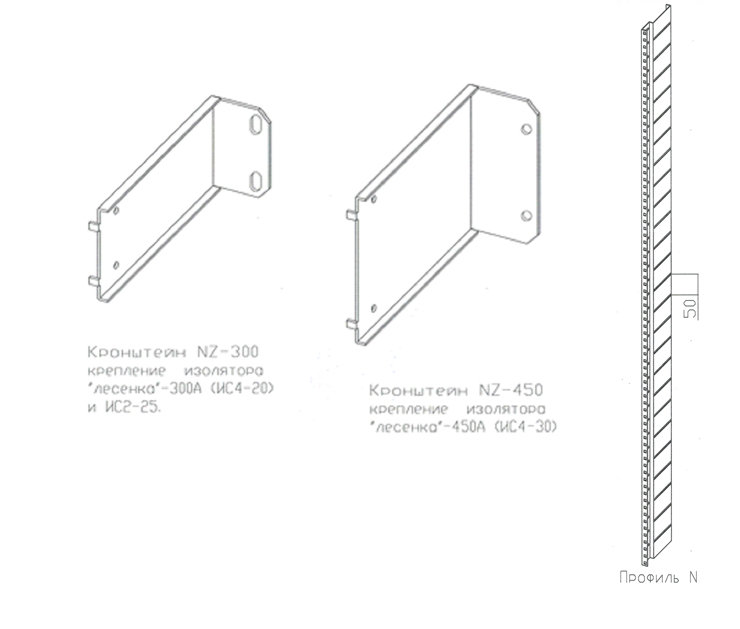

Кронштейн NZ-300
для крепления изоляторов типа «лесенка»/ИС-4
Кронштейн NZ-450
Профиль N -16
основной несущий элемент; для шкафа высотой 1600 мм
Профиль N -18
основной несущий элемент; для шкафа высотой 1800 мм
Профиль N -20
основной несущий элемент; для шкафа высотой 2000 мм

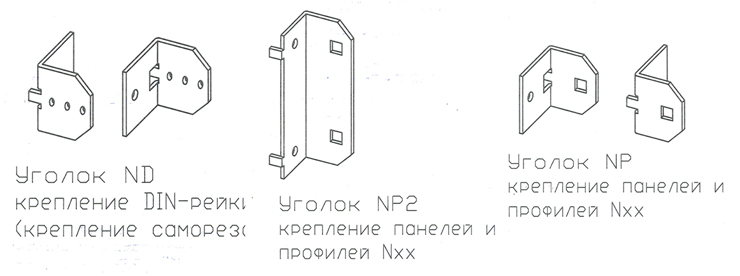

Уголок ND
крепление DIN- рейки
Уголок N Р
крепление профилей N и монтажных панелей
Уголок N Р2

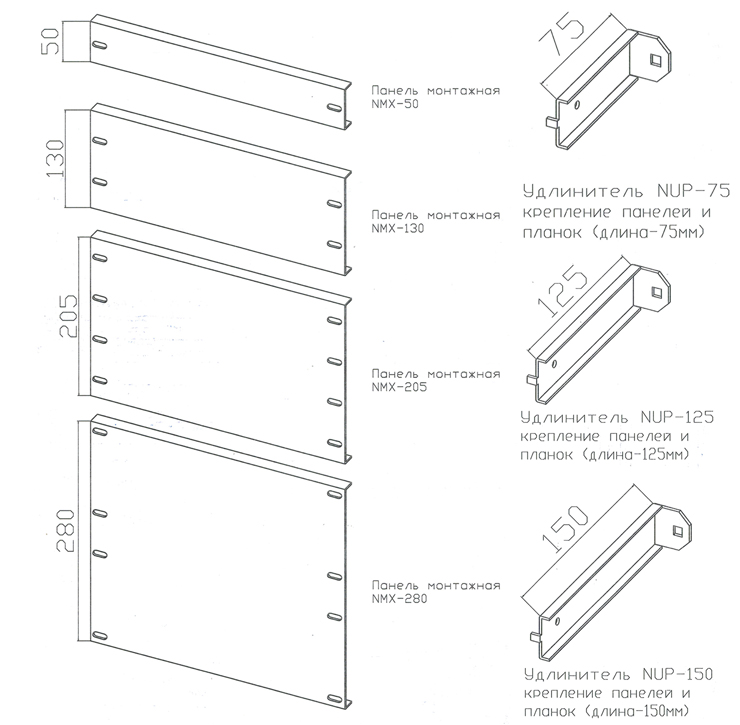

Панель монтажная NM-4 -50
для шкафа шириной 400 мм
Панель монтажная NM-4 -130
Панель монтажная NM-4 -205
Панель монтажная NM-4 -280
Панель монтажная NM- 6-50
для шкафа шириной 600 мм
Панель монтажная NM- 6-130
Панель монтажная NM- 6-205
Панель монтажная NM- 6-280
Панель монтажная NM- 8-50
для шкафа шириной 800 мм
Панель монтажная NM- 8-130
Панель монтажная NM- 8-205
Панель монтажная NM- 8-280
Удлинитель NUP-75
для крепления монтажных панелей и планок
Удлинитель NUP-125
Удлинитель NUP-150
Профиль N – основной несущий элемент – служит для крепления пластронов, разноуровнего крепления DIN-реек и монтажных панелей, в соответствии устанавливаемым оборудованием. В шкаф крепится при помощи уголков NР.
Монтажные элементы группа S (силовые сборки)
Наименование
Описание
Планка крепления шины SHH -1
длина 120 мм
Планка крепления шины SHH -2
длина 450 мм
Профиль крепления шины SH-4-1
для шкафа глубиной 400 мм
Профиль крепления шины SH-6-1
для шкафа глубиной 600 мм
Профиль крепления шины SH-8-1
для шкафа глубиной 800 мм
Профиль крепления шины SH-4-2
для шкафа шириной 400 мм
Профиль крепления шины SH-6-2
для шкафа шириной 600 мм
Профиль крепления шины SH-8-2
для шкафа шириной 800 мм
Панель монтажная SD-4-1
один ряд отверстий; для шкафа шириной 400 мм
Панель монтажная SD-6-1
один ряд отверстий; для шкафа шириной 600 мм
Панель монтажная SD-8-1
один ряд отверстий; для шкафа шириной 800 мм
Панель монтажная SD-4-2
два ряда отверстий; для шкафа шириной 400 мм
Панель монтажная SD-6-2
два ряда отверстий; для шкафа шириной 600 мм
Панель монтажная SD-8-2
два ряда отверстий; для шкафа шириной 800 мм
Панель монтажная SD-4- 3
три ряда отверстий; для шкафа шириной 400 мм
Панель монтажная SD-6- 3
три ряда отверстий; для шкафа шириной 600 мм
Панель монтажная SD-8- 3
три ряда отверстий; для шкафа шириной 800 мм
Панель монтажная SD-4- 4
четыре ряда отверстий; для шкафа шириной 400 мм
Панель монтажная SD-6- 4
четыре ряда отверстий; для шкафа шириной 600 мм
Панель монтажная SD-8- 4
четыре ряда отверстий; для шкафа шириной 800 мм
Панель монтажная S-4-2
два ряда отверстий; для шкафа глубиной 400 мм
Панель монтажная S-6-2
два ряда отверстий; для шкафа глубиной 600 мм
Панель монтажная S-8-2
два ряда отверстий; для шкафа глубиной 800 мм
Панель монтажная S-4-3
три ряда отверстий; для шкафа глубиной 400 мм
Панель монтажная S-6-3
три ряда отверстий; для шкафа глубиной 600 мм
Панель монтажная S-8-3
три ряда отверстий; для шкафа глубиной 800 мм
Панель монтажная S Р -4-2
два ряда отверстий; для шкафа шириной 400 мм
Панель монтажная S Р -6-2
два ряда отверстий; для шкафа шириной 600 мм
Панель монтажная S Р -8-2
два ряда отверстий; для шкафа шириной 800 мм
Панель монтажная S Р -4- 3
три ряда отверстий; для шкафа шириной 400 мм
Панель монтажная S Р -6- 3
три ряда отверстий; для шкафа шириной 600 мм
Панель монтажная S Р -8- 3
три ряда отверстий; для шкафа шириной 800 мм
Панель монтажная S Р -4- 4
четыре ряда отверстий; для шкафа шириной 400 мм
Панель монтажная S Р -6- 4
четыре ряда отверстий; для шкафа шириной 600 мм
Панель монтажная S Р -8- 4
четыре ряда отверстий; для шкафа шириной 800 мм
