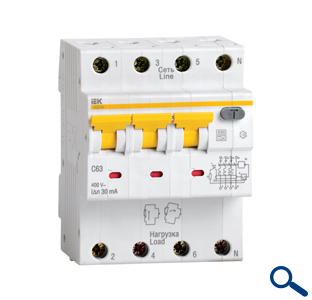

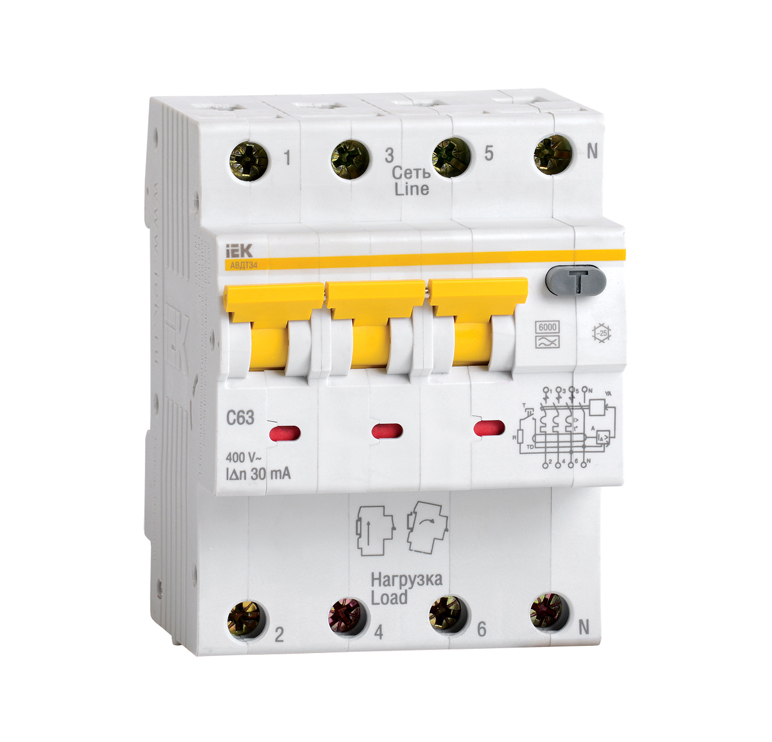

Автоматические выключатели дифференциального тока АВДТ34 на токи 6-63АОписание:
Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.
АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.
Технические характеристики:
Наименование параметра
Значение
Число полюсов
3Р+N
Наличие защиты от сверхтоков
В каждом фазном полюсе
Номинальное рабочее напряжение Ue, В
400
Диапазон рабочих напряжений U, В
50÷460
Номинальная частота сети, Гц
50
Номинальный ток In, А
6; 10; 16; 20; 25; 32; 40; 50; 63 А
Номинальный отключающий дифференциальный ток (уставка) IΔn, мА
10; 30; 100, 300
Номинальный не отключающий дифференциальный ток IΔn0, А
0,5IΔn
Номинальная наибольшая коммутационная способность Icn, А
6000
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока*, тип
А
Характеристика срабатывания от сверхтоков**, тип
С
Механическая износостойкость, циклов В-О, не менее
10000
Электрическая износостойкость, циклов В-О, не менее
6000
Максимальное сечение провода, присоединяемого к зажимам, мм2
25
Наличие драг. металлов: серебро, г/полюс
0,8
Масса, кг
0,4
Степень защиты по ГОСТ 14254 (МЭК 529)
IP20
Климатическое исполнение и категория размещения по ГОСТ 15150
УХЛ3.1
