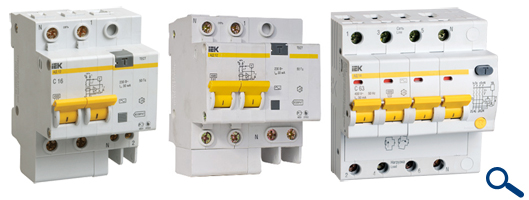

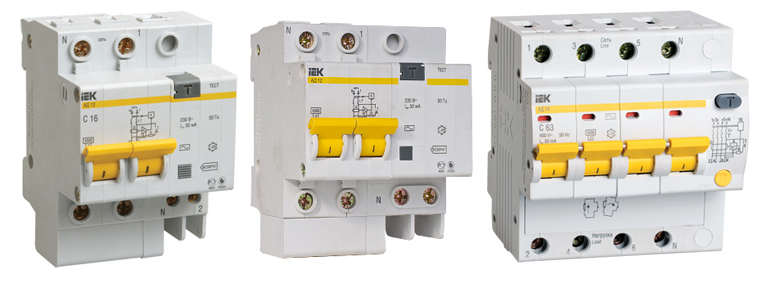

Автоматы дифференциальные АД12, АД12М, АД14Описание:
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом
непреднамеренном прикосновении к токоведущим частям электрооборудования;– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 50 В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Технические характеристики:
Технические характеристики
АД12
АД12М
АД14
Соответствуют стандартам
ГОСТ Р ГОСТ Р 51327.1
Номинальное напряжение частотой 50 Гц, В
230
230/400
Номинальный ток In, А
6, 10, 16, 20, 25, 32, 40, 50, 63
10, 16, 20, 25, 32, 40, 50, 63
6, 10, 16, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток IDn, мА
10, 30, 100, 300
30
10, 30, 100, 300
Номинальная отключающая способность, А
4500
Рабочая характеристика при наличии дифференциального тока
АС
А
АС
Время отключения при номинальном дифференциальном токе, мс
≤40
Число полюсов
2
4
Условия эксплуатации
УХЛ4
Степень защиты выключателя
IP20
Износостойкость, циклов В-О, не менее
20 000
10 000
Максимальное сечение подключаемых проводников, мм2
От 2,5 до 35
Масса (2/4- полюсные), кг
0,26
0,29
Диапазон рабочих температур, °С
—25÷+40
Напряжение срабатывания при превышении напряжения сети Uоткл, В
-
265±10
-
Длительность воздействия напряжения срабатывания для отключения, с
0,2÷0,5
