Cиловое оборудование распределения энергии

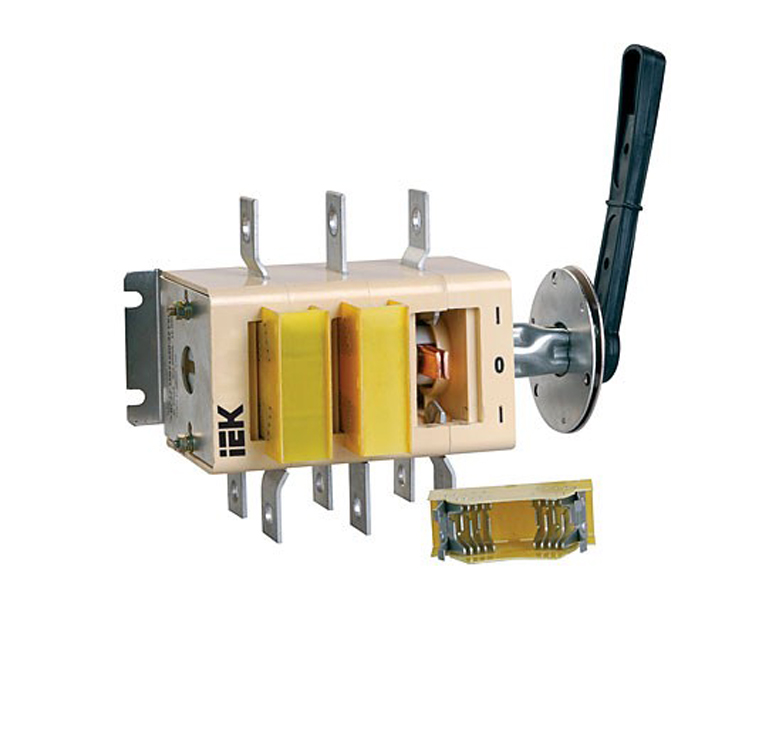

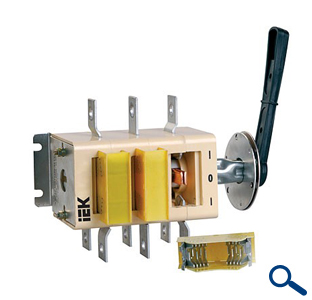

Выключатели-разъединители ВР32ИОписание:
Выключатели-разъединители серии ВР32И предназначены для неавтоматической коммутации цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50 Гц.
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.
Выключатели-разъединители ВР32И соответствуют требованиям ГОСТ Р 50030.3 и изготовлены по техническим условиям ТУ 3424-029-18461115-2009.
Технические характеристики:
Наименование параметра
Значение параметра для исполнения
ВР32И-31В71250
ВР32И-35В71250
ВР32И-37В71250
Условный тепловой ток на открытом воздухе I th, А
100
250
400
Условный тепловой ток в оболочке I the, А
80
200
315
Номинальный рабочий ток I e при U e=400В в зависимости от категории применения, А
АС-20В
100
250
400
АС-21В
АС-22В
80
125
200
АС-23В
50
80
—
Номинальный рабочий ток Ie при Ue=690В в зависимости от категории применения, А
АС-21В
100
250
400
АС-22В
80
125
200
АС-23В
20
40
—
Тепловые потери, Вт/полюс
3
15
35
Номинальное напряжение изоляции U i, В
690
Номинальное импульсное выдерживаемое напряжение U imp, кВ
8,0
Степень защиты по ГОСТ 14254
IP00
IP32 со стороны привода при установке в НКУДиапазон рабочих температур, °С
от минус 60 до плюс 45
Масса, кг
1,47
2,58
3,57
Электрическая износостойкость при U e=400В в зависимости от категории применения, циклов В-О
АС-20В
4000
2500
2500
АС-21В
2000
2000
АС-22В
3200
1600
1600
АС-23В
4000
3200
—
Электрическая износостойкость при U e=690В в зависимости от категории применения, циклов В-О
АС-21В
300
200
200
АС-22В
АС-23В
300
—
Механическая износостойкость, циклов В-О
25000
16000
Сечения токопроводящих жил, пригодных для присоединения, мм 2
10...50
70...150
120...3×120
Гарантийный срок эксплуатации
3 года с момента продажи потребителю
