Cиловое оборудование распределения энергии

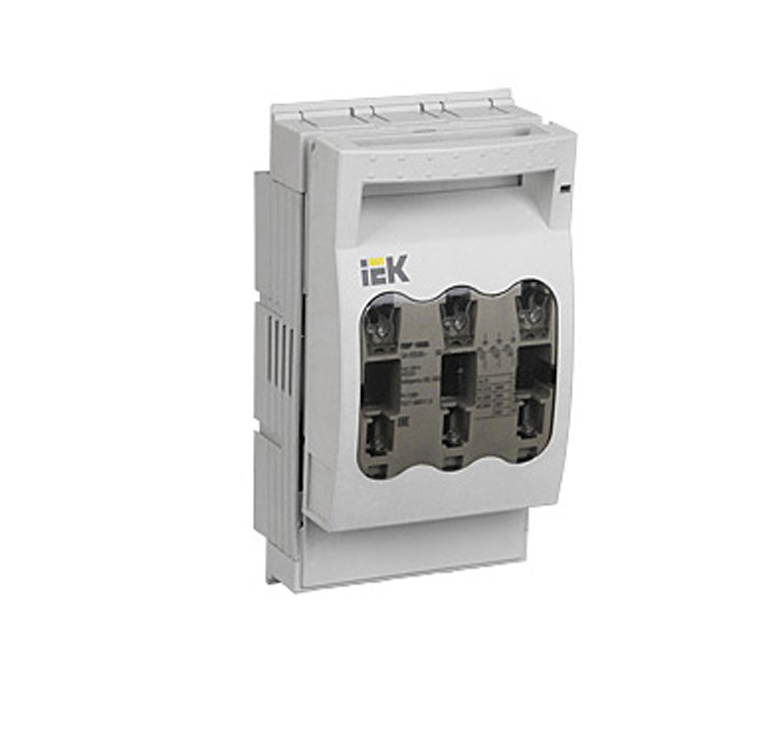

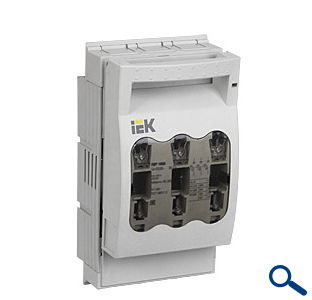

Предохранители-выключатели-разъединители (ПВР)Описание:
Предохранители-выключатели-разъединители (ПВР) предназначены для неавтоматической коммутации и защиты от сверхтока цепей переменного тока номинальным напряжением до 690 В и номинальной частоты 50 Гц.
Используются для установки в низковольтные комплектные устройства, такие, как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления, ящики силовые и т.п.Рекомендации:
В качестве основы для построения НКУ с использованием устройств ПВР, компания IEK рекомендует корпуса металлические ЩМП, панели ЩО, корпуса ВРУ, КСРМ и ЩРС собственного производства.
В качестве элементов защиты от сверхтока – плавкие вставки предохранителей ППНИ
Технические характеристики:
Наименование параметра
Значение
Типоисполнение устройства
ПВР 160 А
ПВР 250 А
ПВР 400 А
ПВР 630 А
Число полюсов
3
Номинальная частота сети, Гц
50
Номинальный тепловой ток на открытом воздухе Ith, А
160
250
400
630
Максимальное рабочее напряжение,
Ue, В690
Номинальное напряжение изоляции Ui, В, не менее
800
Максимально допустимый ток короткого замыкания, кА
50
Максимальная рассеиваемая мощность, Вт на полюс
12
23
34
48
Категория применения
AC-23 B (400 В)
AC-23 B (500 В, 125 A)
AC-22 B (690 В)
AC-21 B (690 В)AC-23 B (400 В)
AC-22 B (690 В)
AC-21 B (690 В)AC-23 B (400 В)
AC-22 B (690 В)
AC-21 B (690 В)AC-23 B (400 В)
AC-22 B (690 В)
AC-21 B (690 В)Тип (габарит) плавкой вставки
ППНИ-33
(габ. 00, 00С)ППНИ-33 (габ. 0)
ППНИ-35 (габ. 1)ППНИ-37 (габ. 2)
ППНИ-39 (габ. 3)
Степень защиты по ГОСТ 14254 МЭК 529)
IP30
Режим работы
Продолжительный
Рабочее положение в пространстве
вертикальное с возможным отклонением вправо и влево на 90°
Механическая износостойкость, циклов В-О, не менее
2000
Масса, кг, не более
0,5
1,8
3,5
4,9
Срок службы, лет, не менее
10
Гарантийный срок эксплуатации
5 лет с даты продажи потребителю
