Cиловое оборудование распределения энергии

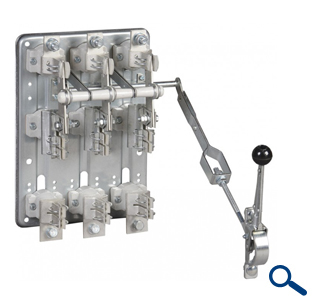

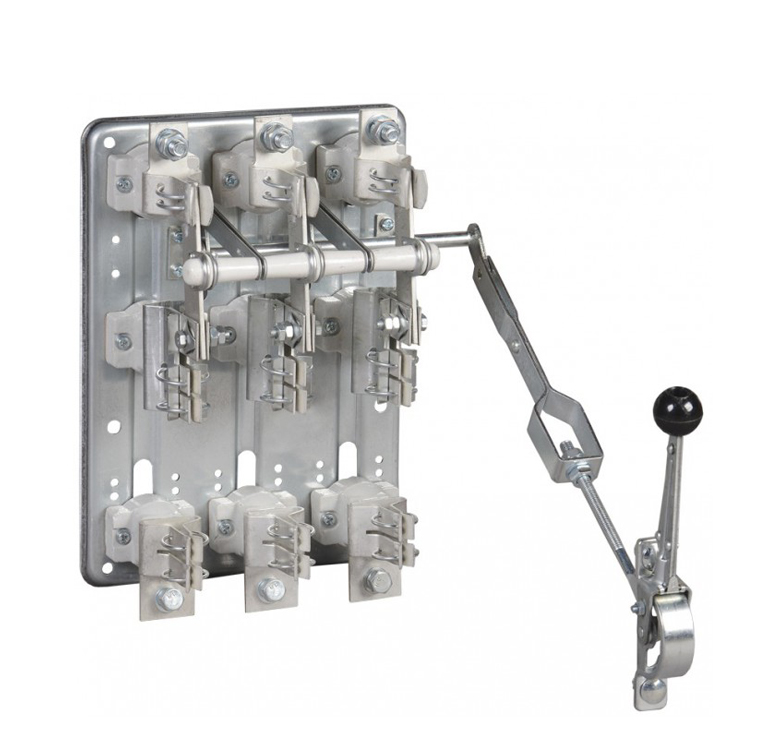

Разъединители-предохранители серии РП Описание:
Разъединители-предохранители серии РП IEK предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей с номинальным током до 400А и номинальным напряжением до 400 В переменного тока в распределительных устройствах.
Разъединители-предохранители серии РП соответствуют требованиям ГОСТ Р 50030.3
Используются для установки в низковольтные комплектные устройства, такие как ВРУ жилых, общественных и промышленных зданий, шкафы и пункты распределительные, шкафы и ящики управления и т.п.
Технические характеристики:
Параметр
РПС-1/П(Л)
РПС-2/П(Л)
РПС-4/П(Л)
РПС-6/П(Л)
РПБ-1/П(Л)
РПБ-2/П(Л)
РПБ-4/П(Л)
РПБ-6/П(Л)
Номинальное рабочее
400
напряжение Ue, В
Номинальное напряжение изоляции (Ui ), В
660
Номинальный рабочий ток Ie, А
100
250
400
630
АС-20 В
Номинальная включающая и отключающая способность при напряжении U=1,05 Ue,
10
10
10
10
I=1,5, cos?=0,95, циклы ВО
Номинальный условный ток короткого замыкания (Icc), кА
20
20
30
32
Тип (габарит) плавкой вставки
ППНИ-33
ППНИ-35
ППНИ-37
ППНИ-39
(габ. 0)
(габ. 1)
(габ. 2)
(габ. 3)
Масса, кг
5,7
5,6
6,8
10,5
Механическая износостойкость,
2500
циклы ВО
Степень защиты по ГОСТ 14254
IP00
